Nanopoudre Fe₃O₄ brun rougeâtre ou noire pour les applications de batteries lithium-ion

Noir, phase pureFe₃O₄est la qualité préférée pour les applications d’anodes de batteries lithium-ion. Une couleur brun rougeâtre indique que la surface de la poudre a été partiellement oxydée (pourFe₂O₃), ce qui compromet les performances électrochimiques.

Que signifie la différence de couleur ?

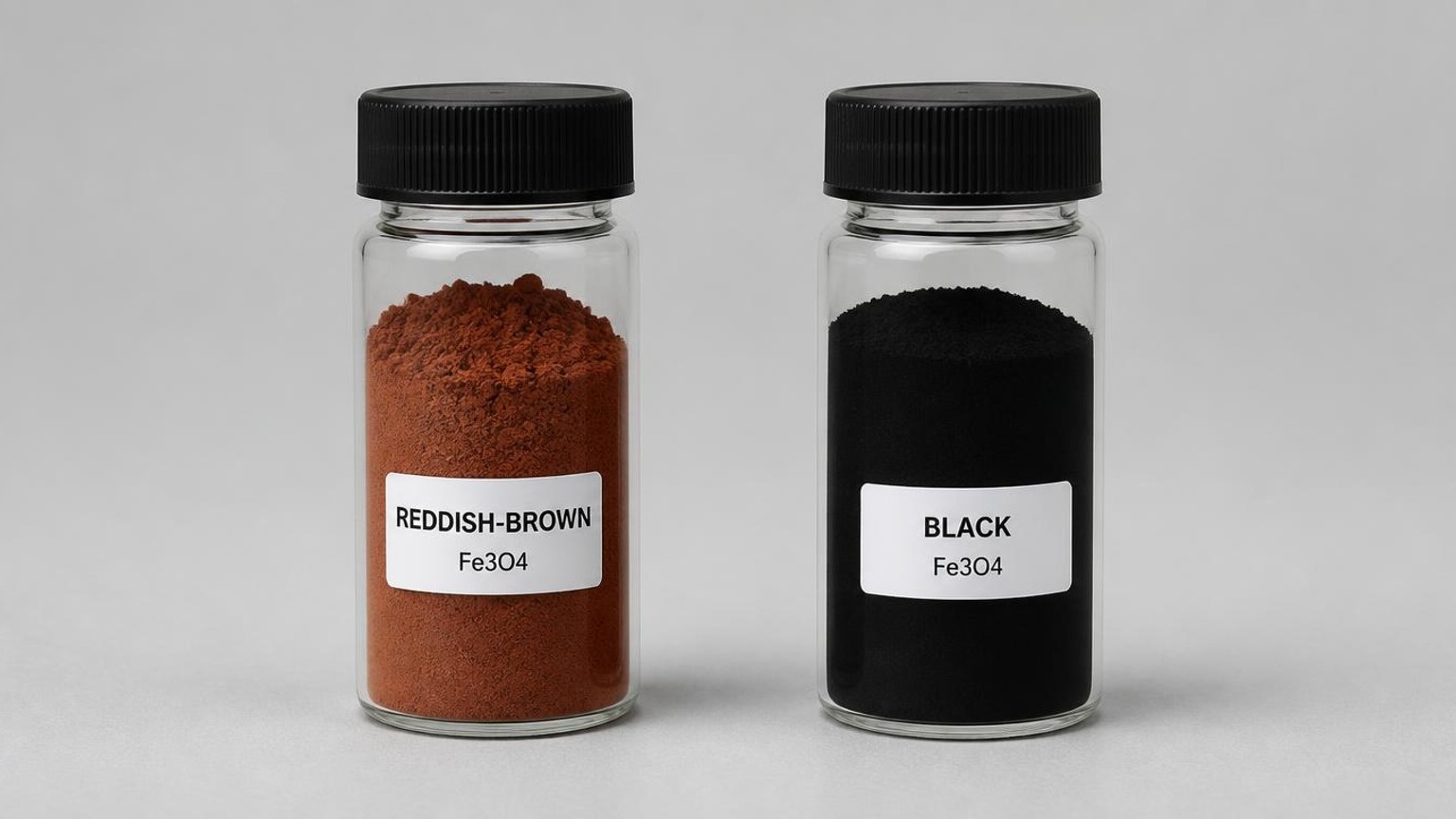

Noir = Fe₃O₄ en phase pure (magnétite, structure spinelle inverse, contenant à la fois Fe²⁺ et Fe³⁺) Brun rougeâtre = la surface de Fe₃O₄ a été partiellement oxydée en Fe₂O₃ (principalement γ-Fe₂O₃, de couleur brun rougeâtre). Étant donné que les nanopoudres ont une très grande surface spécifique, l’oxydation superficielle du Fe²⁺ est un problème courant. Plus la poudre est rouge, plus l’oxydation est forte.

Impact sur les performances de la batterie lithium-ion

Fe₃O₄ est un matériau d'anode de type conversion bien étudié (capacité théorique de 926 mAh/g, bien supérieure aux 372 mAh/g du graphite). Les principales différences entre les deux grades :

Paramètre	Fe₃O₄ noir, phase pure	Brun rougeâtre (surface oxydée)
Conductivité électronique	Élevé (semi-métal ; saut d'électrons entre Fe²⁺/Fe³⁺, ~10²–10³ S/cm)	Dégradé (Fe₂O₃ est un semi-conducteur, plusieurs ordres de grandeur inférieurs)
Livraison de capacité	Écurie; Fe²⁺ et Fe³⁺ participent tous deux à la réaction de conversion	La couche superficielle de Fe₂O₃ participe ; la capacité théorique est légèrement supérieure (1007 mAh/g) mais la décoloration en pratique est plus rapide
Efficacité coulombienne du premier cycle	Relativement plus élevé	Inférieur (Fe₂O₃ présente une perte de capacité irréversible plus importante)
Stabilité du cyclisme	Bien	Pire (plus de réactions secondaires entre la couche d'oxyde et l'électrolyte ; SEI moins stable)
Verdict	Recommander	Le degré d'oxydation doit être évalué en premier

Raison principale : les anodes des batteries lithium-ion nécessitent un bon transport électronique. La conductivité supérieure de Fe₃O₄ par rapport à Fe₂O₃ est exactement la raison pour laquelle la magnétite est favorisée parmi les anodes de type conversion ; une couche d'oxyde de surface augmente la polarisation et accélère la décoloration de la capacité. Une légère oxydation (quelques nanomètres en surface) a un impact limité, mais la poudre fortement oxydée n'est pas recommandée pour l'utilisation des piles.

Étapes de vérification recommandées

1.XRD : confirmez que la phase principale est Fe₃O₄ ; vérifiez les pics de diffraction de Fe₂O₃ (un échantillon brun rougeâtre montrera très probablement des pics de γ-Fe₂O₃)

2. Titrage de la teneur en Fe²⁺ (méthode au dichromate) : Fe₃O₄ pur a un rapport théorique Fe²⁺/Fe³⁺ de 1:2 ; une teneur en Fe²⁺ nettement inférieure indique une oxydation importante.

3. Si l'oxydation est importante : envisagez un traitement réducteur (réduction de H₂), un revêtement en carbone ou le passage à une source de Fe₃O₄ en phase pure.

Résumé

Pour les clients de batteries lithium-ion : fournissez du Fe₃O₄ noir et phase pure. Les lots brun rougeâtre doivent être testés pour le degré d'oxydation avant expédition, ou bien vendus sous forme d'oxyde de fer (Fe₂O₃) pour d'autres applications, avec le produit clairement étiqueté en conséquence.
